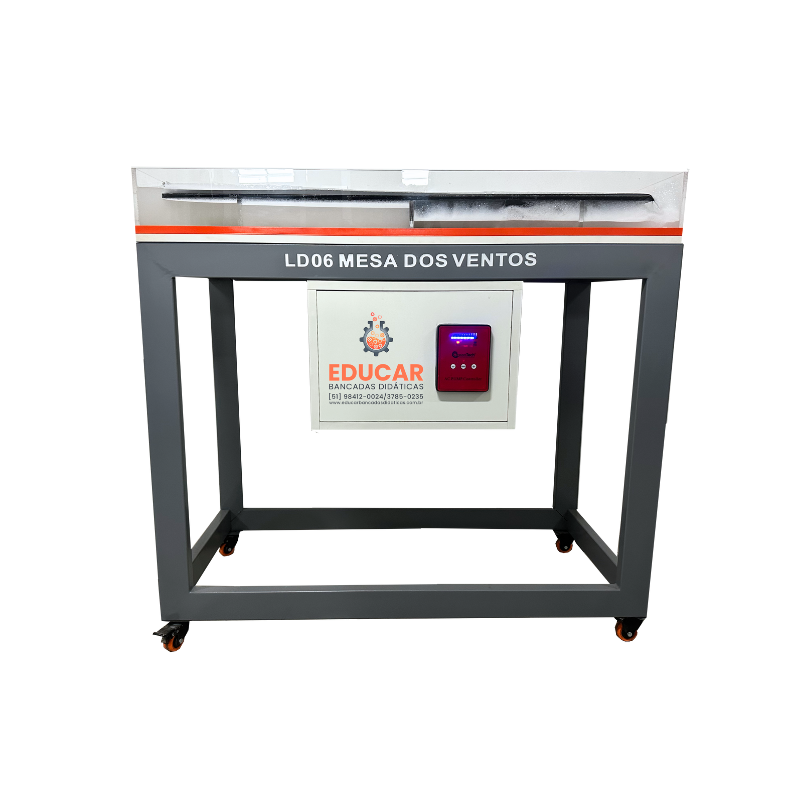

LD06 MESA DOS VENTOS

A LD06 MESA DOS VENTOS foi desenvolvida para o laboratório de arquitetura e urbanismo, conforto ambiental e edificações, permitindo ao aluno visualizar a ventilação natural dos ambientes, através da visualização de ensaios em modelos 2D pode-se observar diversos fenômenos de ventilação natural relacionado a sua interação com o ambiente construído, possibilitando ao aluno um maior repertório de estratégias utilizando a ventilação para realizar um projeto com um bom balanço energético fazendo experimentos alterando as posições dos edifícios e casas visualizando assim o escoamento do ar no ambiente a construir promovendo a reflexão crítica sobre e o conforto ambiental no projeto de arquitetura com vistas à qualidade da edificação e a sustentabilidade.

ALGUNS EXPERIMENTOS POSSÍVEIS

• Análise de predominância do vento em meio urbano;
• Adequação das maquetes na mesma direção da passagem de ventos do empreendimento analisado;
• Visualização dos efeitos dos ventos em edifícios.
• Adequação das maquetes na mesma direção da passagem de ventos do em planta baixa;
• Visualização dos efeitos dos ventos em diversos fatores de análise.

Estudo da localização das aberturas em ambientes internos

• Visualização da ventilação cruzada em ângulo de 90º;
• Visualização da ventilação cruzada em ângulo de 45º.
• Visualização do fluxo considerando a parede adjacente em L a 90º;
• Visualização do fluxo considerando a adjacente em L a 45º
• Ventilação cruzada através de aberturas deslocadas em L a 90º;
• Fluxo em aberturas bem próximas para visualizar a circulação da ventilação interna;
• Ensaio na configuração apresenta as duas aberturas na mesma parede;
• Ensaio na configuração apresenta as duas aberturas na mesma parede inclinada;
• ventilação cruzada direta em corredores laterais a 90º;
• ventilação cruzada direta em corredores laterais a 45º;
• Ensaios com diversas aberturas no topo e na base a 90º;
• Confluência de correntes de ar.

Ensaios de localização das aberturas

• Fluxo numa tipologia em corte, que apresenta ambas as aberturas na parte alta do ambiente.
• Ensaio em meio urbano;
• Fluxo numa tipologia em corte, que apresenta ambas as aberturas na parte alta do ambiente.
• Fluxo numa tipologia em corte, que apresenta ambas as aberturas na parte alta central das paredes adjacentes.
• Fluxo de uma tipologia de espaço com aberturas localizadas na parte inferior das paredes.
• Fluxo de ventilação cruzada as duas aberturas se localizam em partes diferentes das paredes.
• Fluxo de ventilação cruzada onde as duas aberturas se localizam em partes diferentes das paredes e com aberturas diferentes.
• Ensaio onde o vento incide pela abertura inferior e sai pela abertura localizada na parte superior da parede;
• Ensaio na configuração do ar entrando no ambiente pela abertura superior localizada na parede e o captador de vento no teto;
• Ensaio com duas aberturas em lados opostos.
• Ensaio com uma barreira externa à abertura de saída do ar do ambiente;
• Ensaio com elemento próximo a abertura;
• Ensaio com elemento próximo a abertura a 45º.
• Tipologia em corte:
• Elementos horizontais próximos a uma abertura;

Vegetação

• Presença da vegetação como elemento externo as aberturas;
• Efeito ao afastar o extrato vegetal da abertura;
• Ensaio para ver o comportamento de um extrato vegetal menos denso permeável à passagem de ar.

Elementos adjacentes a aberturas em ambientes internos

• O elemento interno adjacente à abertura para configurar outras formas de circulação de ar no ambiente;
• Ensaio do elemento se faz presente no meio do espaço estudado;
• Ensaio do elemento interno desviando a corrente principal diretamente;
• Ensaio do elemento em L, interno e desviando a corrente principal diretamente;
• Tipologia sem a presença de elementos próximos a aberturas;
• Ensaio com elemento localizado mais ao meio do ambiente;

Ensaio com elementos no meios e divisão dos ambientes internos

• Ensaios no meio urbano;
• Ensaio de fluxos através de edifícios;
• Ensaio com análise da influência da altura do edifício no escoamento;
• Ensaio implementando edifícios em série com edifícios da mesma altura;
• Ensaio implementando edifícios em série com um edifício maior do que os demais;
• Ensaio de incidência de ventilação em função da largura do edifício;
• Ensaio com edifícios em formato em U e L com e sem inclinações;
• Análise da configuração de gabaritos de prédios;
• Visualização do efeito corredor quando diversos edifícios se configuram alinhados.
