LD07 BANCADA DE NUMERO DE REYNOLDS

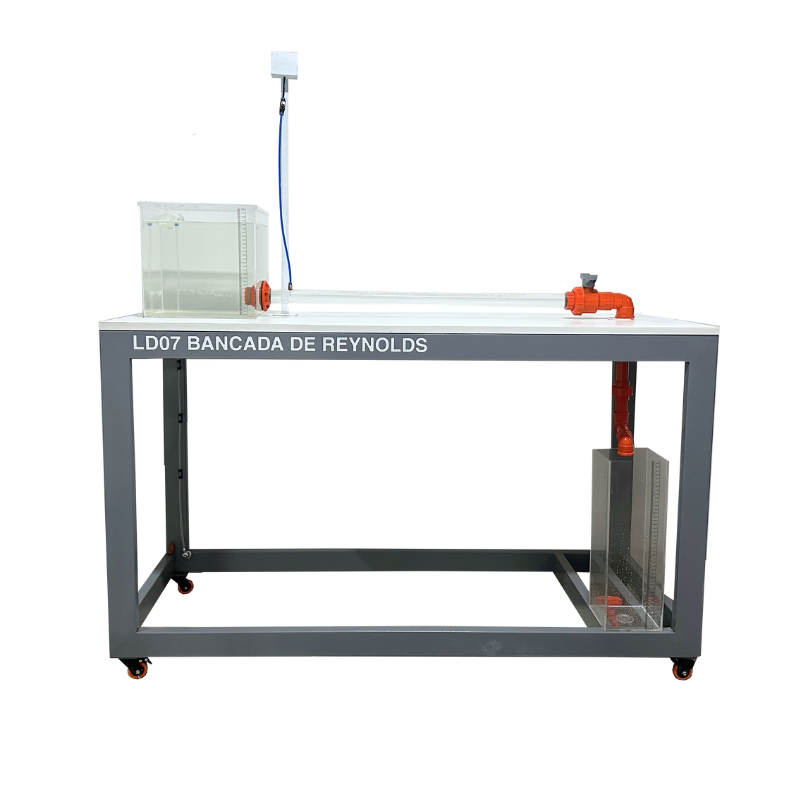

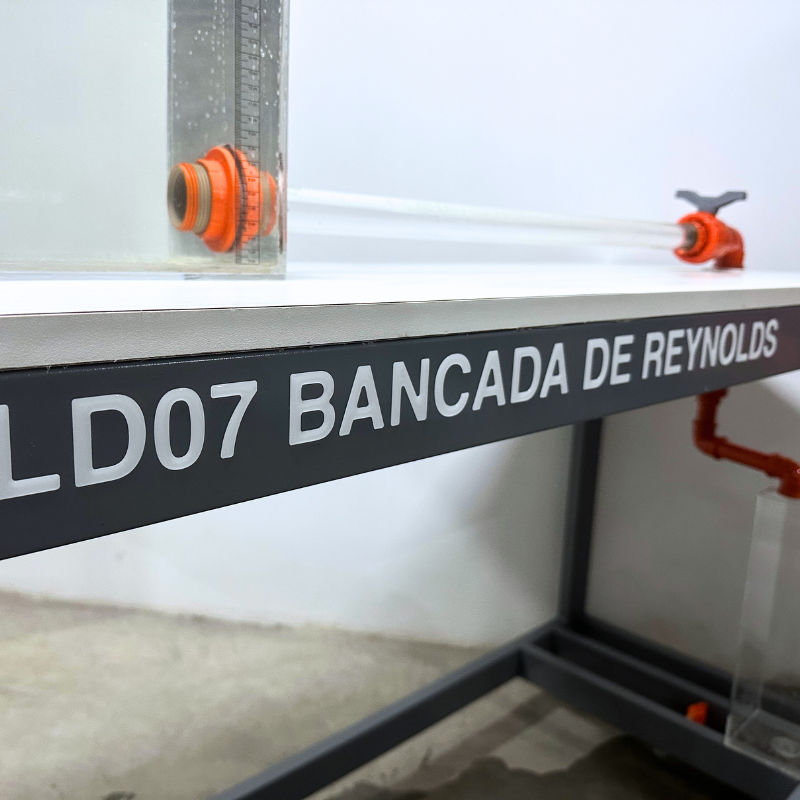

Este sistema foi devidamente projetado para realizar a visualização dos regimes de escoamentos em função da variação da vazão controlada pela válvula. O tubo de acrílico possui uma válvula a jusante e um sistema de injeção de corante, um recipiente para armazenar corante, regulador de vazão de injeção de corante. O segundo reservatório de acrílico graduado foi implementado a jusante da válvula para medir a vazão do regime de escoamento laminar, transicional, e turbulento, o mesmo fornece o cálculo da vazão direta através da medição do volume no interior do recipiente relacionado ao tempo em que o nível de água variou. O tempo pode ser obtido mediante o uso de um cronômetro manual.

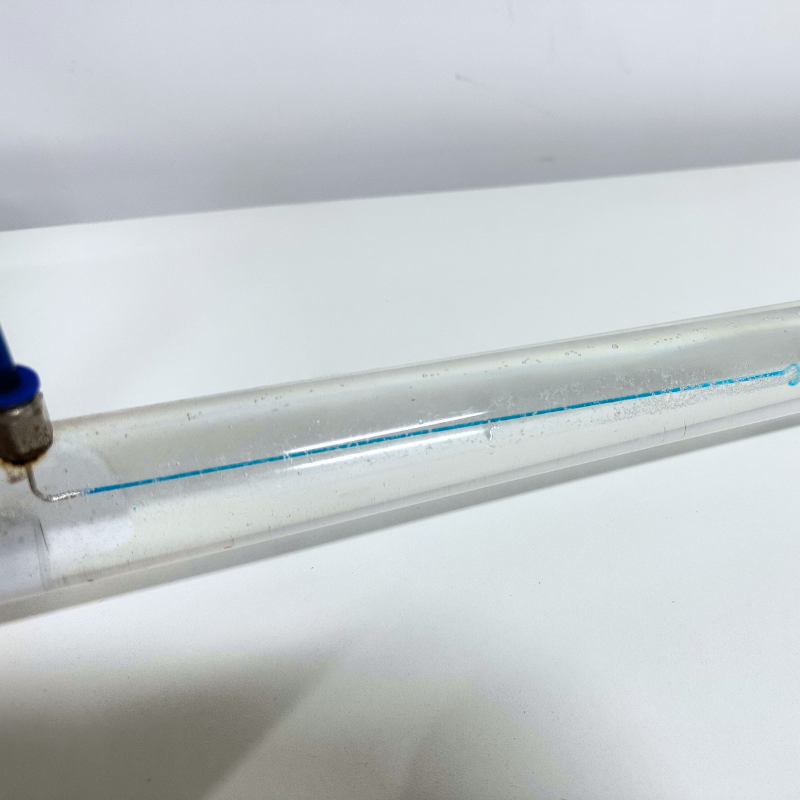

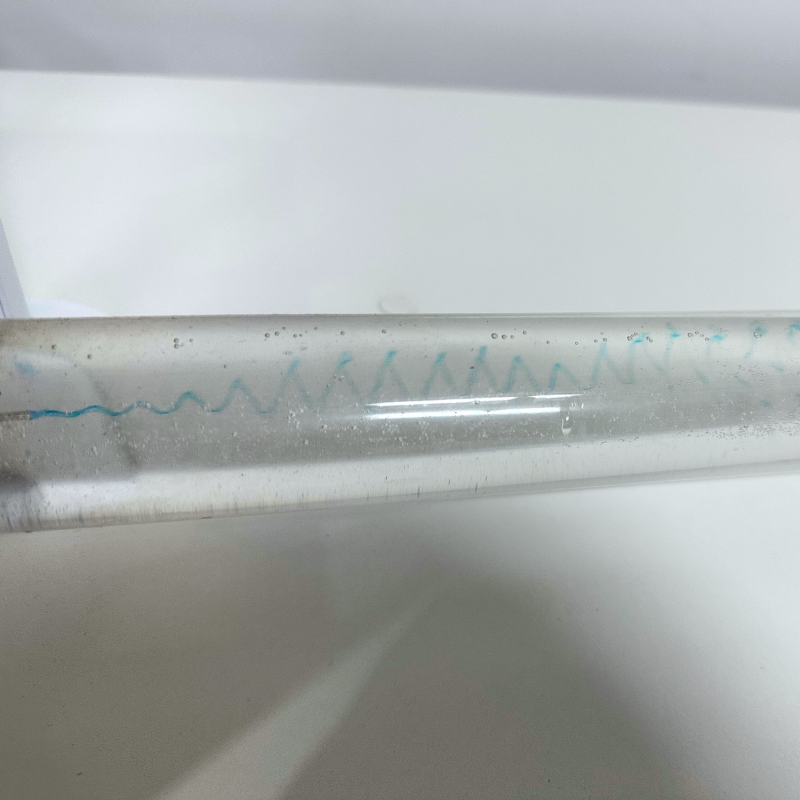

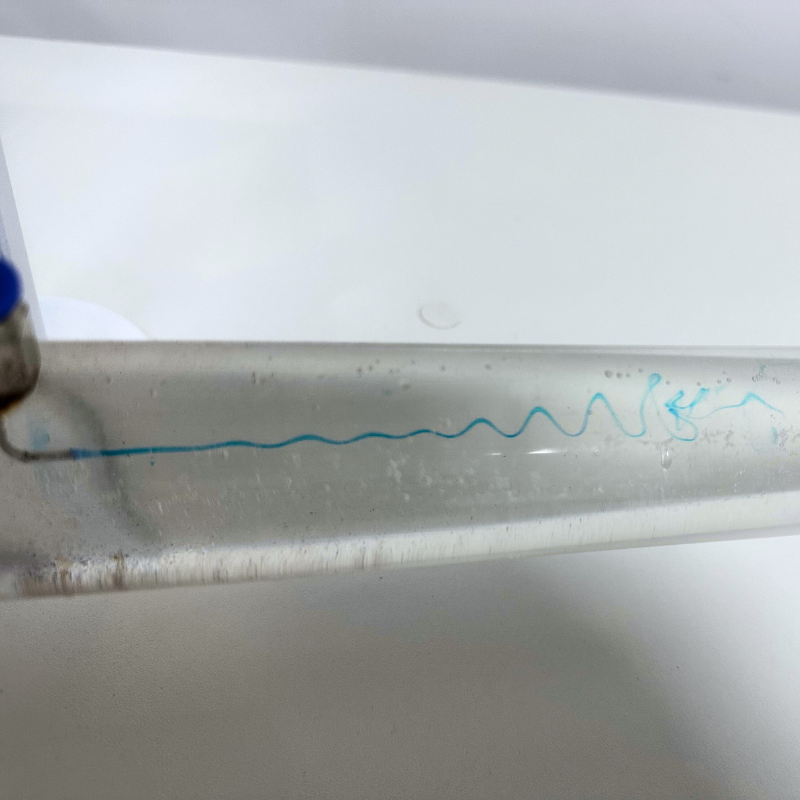

Nos estudos relacionados ao escoamento dos fluidos e das mudanças que ocorrem quando passa de um regime para outro, Osborn Reynolds, desenvolveu um equipamento destinado a estudar tal comportamento. Sua utilização, permitiu observar as características dos regimes de escoamentos, segundo a forma que estes fluem no interior de uma tubulação. Sendo classificados posteriormente em regimes de escoamento laminar, de transição e turbulento.

Na área da mecânica dos fluidos em muitas ocasiões, foi necessário caracterizar o escoamento, para então realizar análises e compreender os diversos aspectos envolvidos com o regime de escoamento.

Destinado a produzir condições semelhantes observadas por Osborn Reynolds, no estudo do comportamento do fluido durante seu escoamento em uma tubulação, o equipamento permite realizar atividades práticas de observação e caracterização do escoamento, além da possibilidade do estabelecimento de relações necessárias para compreensão do número Reynolds.
