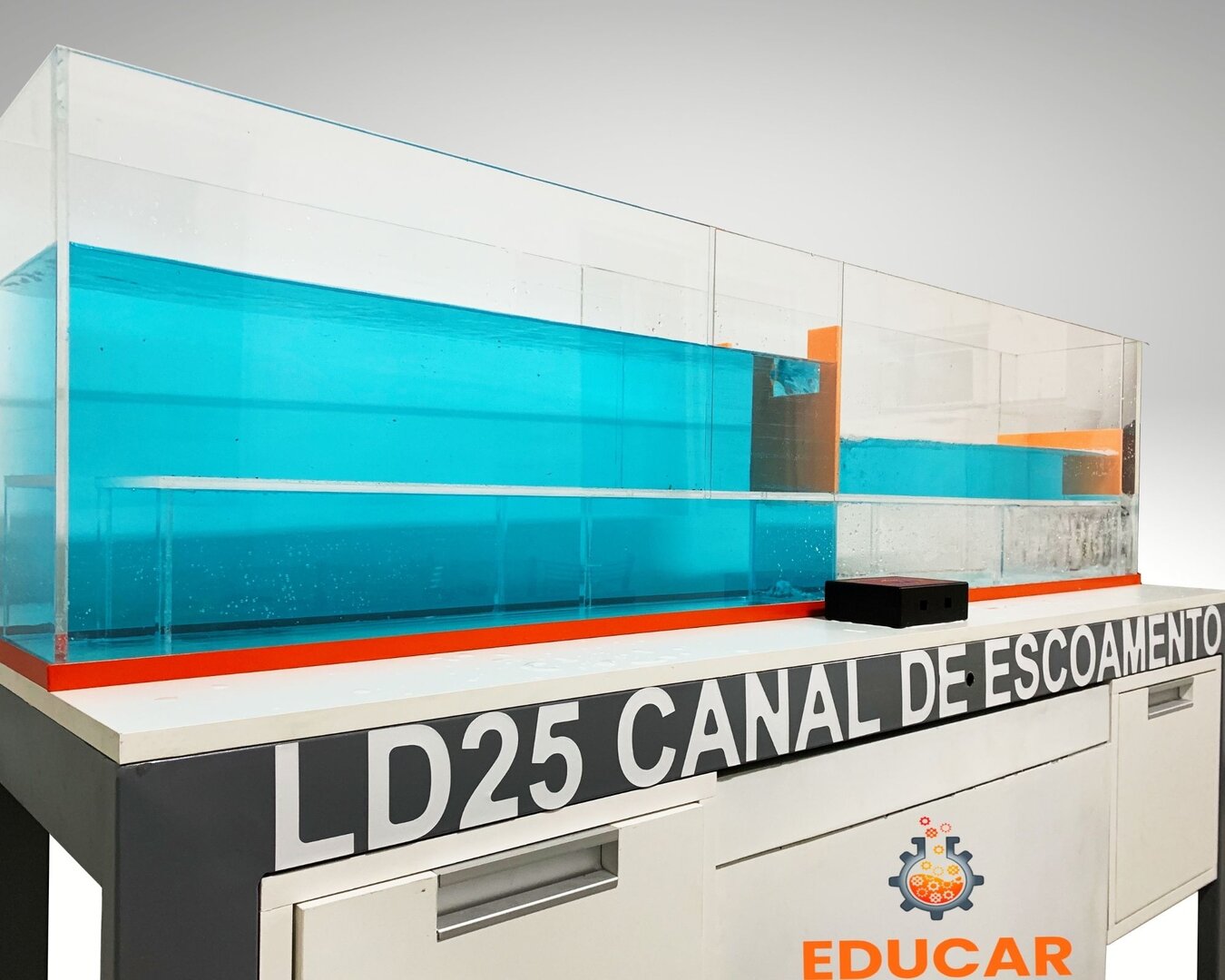

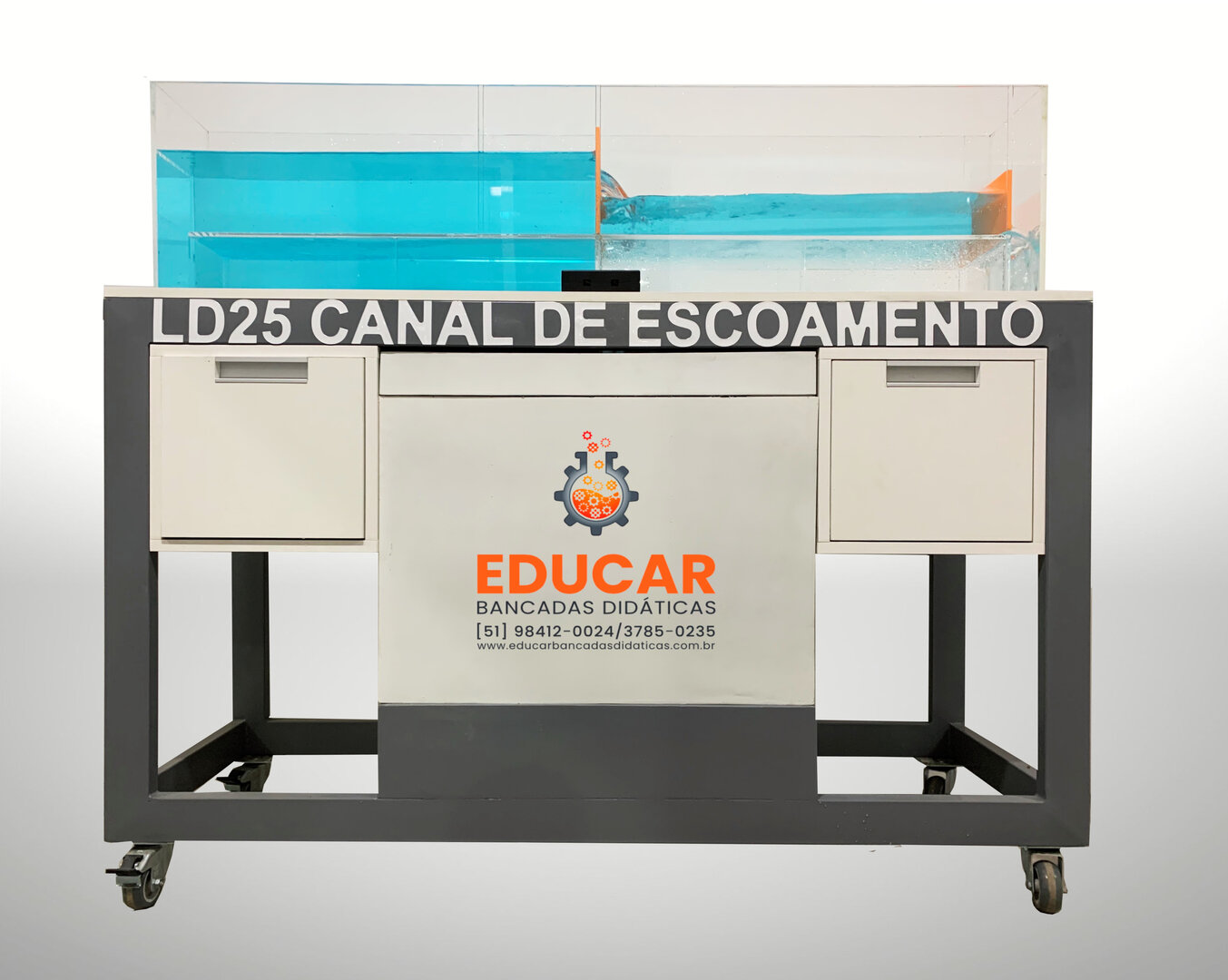

LD25 CANAL DE ESCOAMENTO

A Bancada didática LD25 Canal de Escoamento Aberto foi projetada para representar os regimes e os tipos de escoamentos em canais e através de dispositivos para controle, medição, dissipação e armazenamento de água aplicados na engenharia. Este equipamento permite a visualização e a verificação de equacionamentos abordados nas disciplinas de Mecânica dos Fluidos e Hidráulica.

Devido às suas proporção reduzida, os dispositivos utilizados na Bancada didática LD25 Canal de Escoamento Aberto foram cuidadosamente dimensionados, para quando acoplados no interior do canal, proporcionar com fidelidade a formação de fenômenos no fluxo, permitindo assim, a sua visibilidade e a quantificação de parâmetros e de vazões mediante as formulações físico-matemáticas apresentadas na literatura.

ALGUNS EXPERIMENTOS POSSIVEIS

• Visualização do escoamento no bueiro com alas;
• Visualização do escoamento em bueiros com grades de 60 e 90º;
• Visualização do escoamento no vertedor Creager;
• Verificação de equacionamentos;
• Escoamentos em gradeamento:

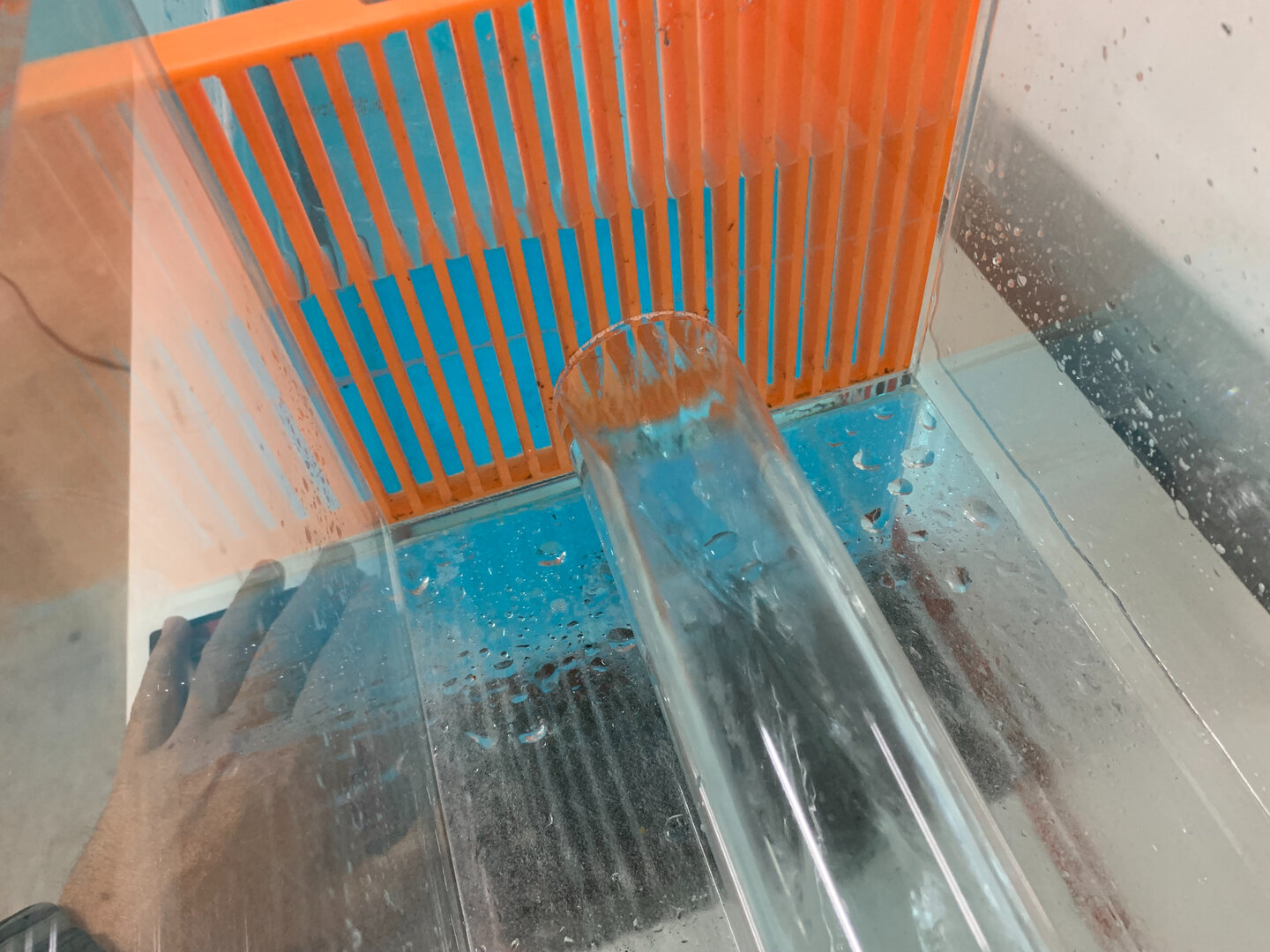

• Visualização do escoamento em grade com ângulo de 90º;
• Visualização do escoamento em grade com ângulo de 60º;
• Comparativo de efeitos na angulação aplicado no gradeamento;
• Medição e Quantificação da perda de carga em função da angulação;
• Empuxo sobre superfície plana submersas;
• Estimativa da força exercida em comportas mediante a mediação da altura do nível de água;
• Escoamentos em estruturas hidráulicas;
• Visualização do escoamento no bueiro;
• Visualização do escoamento bruscamente variável;
• Medição de níveis;
• Cálculo da vazão e confronto com a vazão medida.
• Ensaios com escoamentos através da calha Parshall:

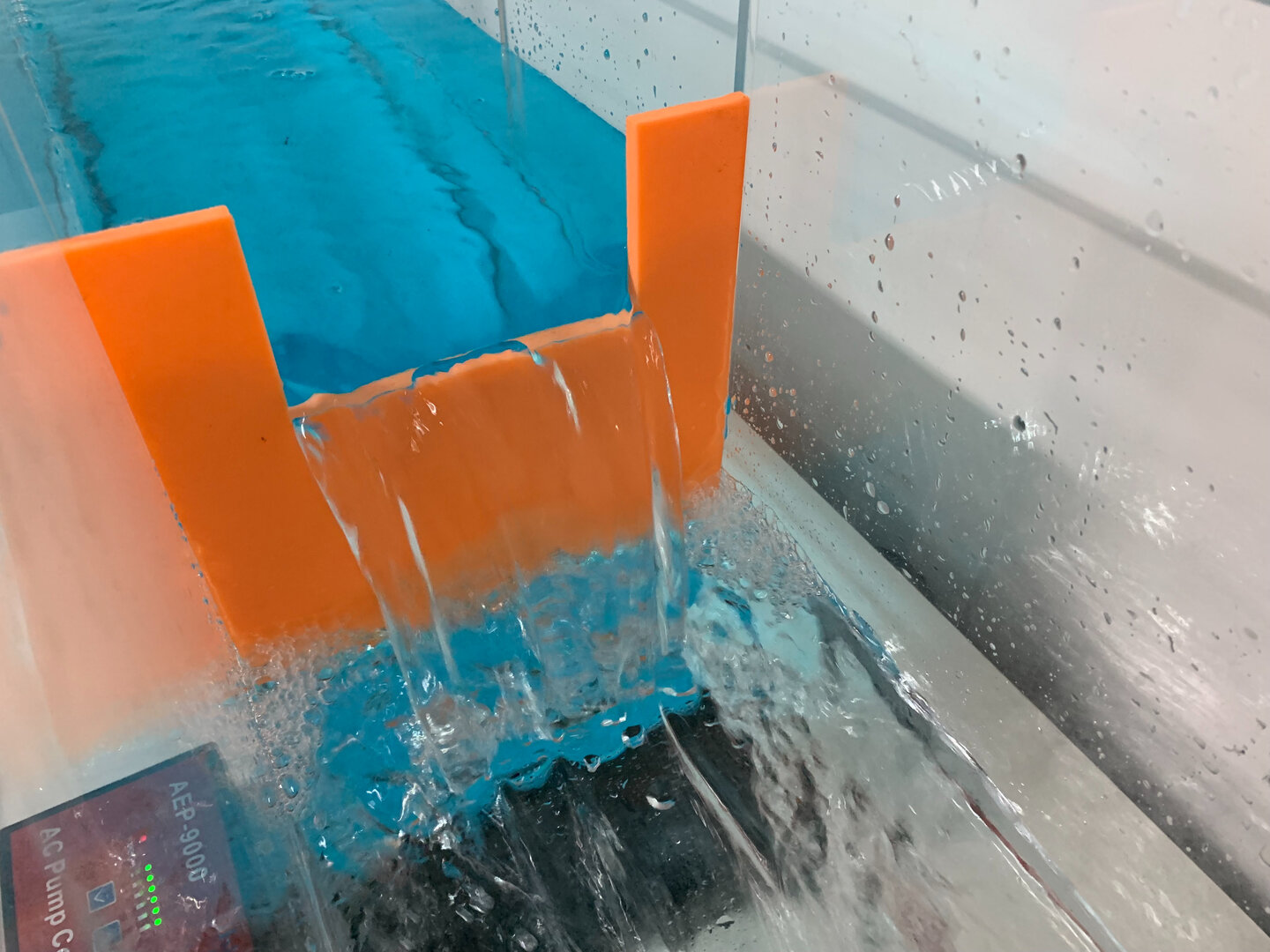

• Visualização do escoamento em vertedor triangular, retangular e trapezoidal;
• Medição de geometrias e da carga hidráulica sobre a soleira;
• Verificação de equações utilizadas para estimar vazões em vertedores;
• Estimativa de coeficiente de descarga em equações de vertedores;
• Visualização de escoamentos em orifícios;
• Verificação de equação utilizada para estimar vazões em orifícios;
• Estimativa de coeficiente de descarga na equação de orifícios.
• Vazão específica;
• Altura crítica;
• Cálculo do número de Froude;
• Medição e visualização de escoamentos no regime crítico;
• Medição e visualização de escoamentos no regime subcrítico e supercrítico.
• Ensaios de escoamentos através de orifícios e vertedores:
• Formação do Ressalto Hidráulico em comportas;
• Visualização do ressalto em vertedores e soleiras;
• Medição de alturas conjugadas;
• Medição do comprimento do rolo do ressalto;
• Visualização do ressalto em função do regime do escoamento;
• Verificação de equacionamento de ressaltos hidráulicos;
• Ensaios no escoamento uniforme:
• Medição de níveis através de régua linimétrica com escala vernier;
• Visualização do escoamento uniforme no canal para diferentes vazões
• Verificação da equação de Manning para uma declividade e vazão fixa;
• Ensaios no escoamento gradualmente variado;
• Visualização do remanso;
• Verificação experimental do Standard Step Method para estimar a linha de água formada em remansos;
• Ensaios no escoamento bruscamente variado;
• Ensaios de regime de escoamentos.
