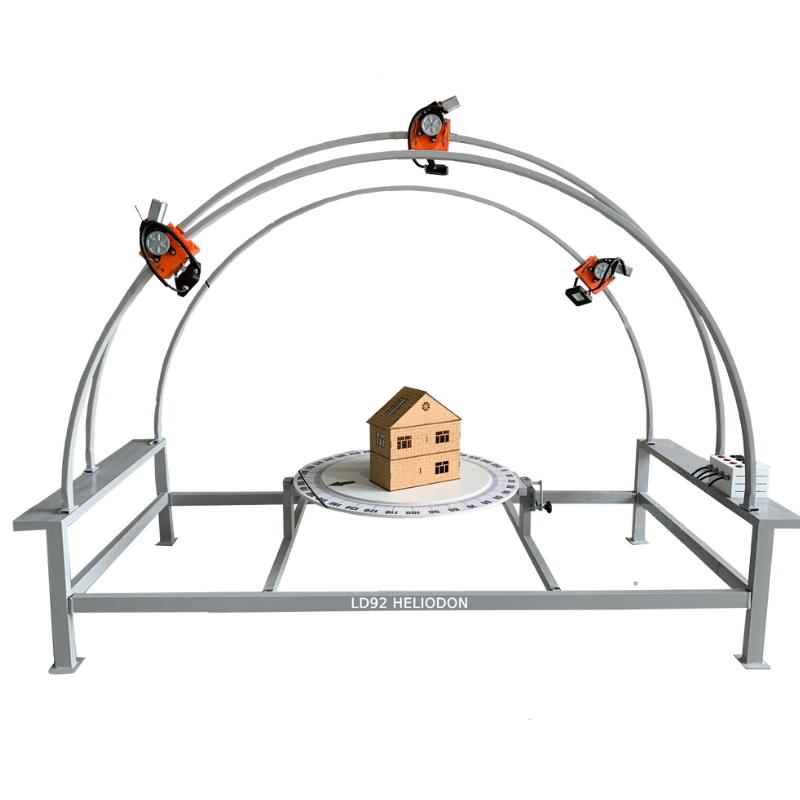

LD92 HELIODON - SIMULADOR DE TRAJETÓRIA SOLAR

O Heliodon é um equipamento didático projetado para simular com precisão a trajetória solar ao longo do dia e das estações do ano, permitindo estudos detalhados sobre incidência solar, iluminação natural, conforto térmico e eficiência energética. Utilizado em laboratórios de arquitetura, urbanismo e engenharia, ele reproduz trajetórias solares em momentos específicos, como solstícios e equinócios, considerando horários, azimutes e latitudes.

Essencial para planejar soluções de conforto ambiental, o Heliodon possibilita ensaios experimentais e técnicas de climatização natural, promovendo economia de energia e um design arquitetônico mais sustentável. Versátil e amplamente aplicado em ensino, pesquisa e extensão, é indispensável para compreender a interação entre radiação solar e ambientes edificados, atendendo diversas disciplinas, especialmente nas áreas de arquitetura, engenharia e planejamento ambiental.

ÁREAS DE ENSINO E PESQUISA CONTEMPLADAS

Arquitetura e Urbanismo, Engenharia Civil, Engenharia Ambiental, Design de Interiores, Geografia, Educação Ambiental, Ensino Técnico.

ALGUNS EXPERIMENTOS POSSÍVEIS

• Simulação da incidência solar em diferentes estações do ano
• Análise da trajetória solar durante os solstícios de verão e inverno, bem como nos equinócios, para entender como a luz incide sobre diferentes superfícies ao longo do ano.
• Estudo de sombreamento em edificações
• Avaliação do impacto de elementos arquitetônicos, como brises, marquises e beirais, no sombreamento de fachadas e interiores em diferentes horários do dia.
• Análise de iluminação natural em ambientes internos
• Simulação do comportamento da luz solar em maquetes de ambientes construídos, verificando a distribuição da iluminação em diferentes latitudes e orientações.
• Desempenho térmico de edificações
• Estudo da incidência solar e seu impacto no ganho e na perda de calor em maquetes com diferentes tipos de materiais de construção.
• Simulação de estratégias passivas de climatização
• Avaliação de estratégias arquitetônicas, como ventilação cruzada, uso de materiais térmicos e posicionamento de janelas, para melhorar o conforto ambiental sem o uso de climatização artificial.
• Impacto de vegetação no controle ambiental
• Simulação do sombreamento gerado por árvores e outros elementos naturais em áreas urbanas, analisando seu efeito no controle da temperatura em edificações próximas.
• Estudo da orientação solar ideal para projetos arquitetônicos
• Determinação da melhor orientação solar para maximizar o aproveitamento da luz natural e reduzir o consumo de energia em edificações.
• Planejamento urbano sustentável
• Simulação da incidência solar em áreas urbanas densas, avaliando a disposição de edifícios para minimizar áreas de sombra excessiva e melhorar a qualidade do ambiente externo.
• Avaliação de dispositivos fotovoltaicos e sistemas solares térmicos
• Testes em maquetes que incorporam painéis solares, analisando a melhor inclinação e orientação para maximizar a captação de energia.
• Comparação entre diferentes tipos de janelas e aberturas
• Estudo do impacto de diferentes tipos de vidros, películas e aberturas na entrada de luz e calor em ambientes internos.
• Efeito do ângulo de inclinação do telhado
• Análise da eficiência térmica e luminosa de diferentes inclinações de telhado, considerando variações na trajetória solar.
• Estudo de áreas urbanas e ilhas de calor
• Simulação do comportamento da luz solar em áreas urbanas com diferentes configurações e materiais, avaliando como minimizar o efeito de ilhas de calor.
• Projeção de sombras de grandes estruturas
• Análise de como torres, edifícios ou outras grandes estruturas projetam sombras sobre áreas adjacentes e sua influência no planejamento urbano.
• Testes de eficácia de proteções solares móveis
• Simulação de elementos como toldos retráteis ou venezianas móveis em diferentes horários e estações, avaliando sua funcionalidade em reduzir a incidência solar.
• Incorporação de conceitos bioclimáticos em projetos arquitetônicos
• Experimentos com projetos que utilizam conceitos bioclimáticos para otimizar o conforto ambiental de edificações.

Esses experimentos permitem explorar a interação entre luz solar, materiais e design arquitetônico, proporcionando uma compreensão prática e aplicada dos conceitos de conforto ambiental e sustentabilidade.
