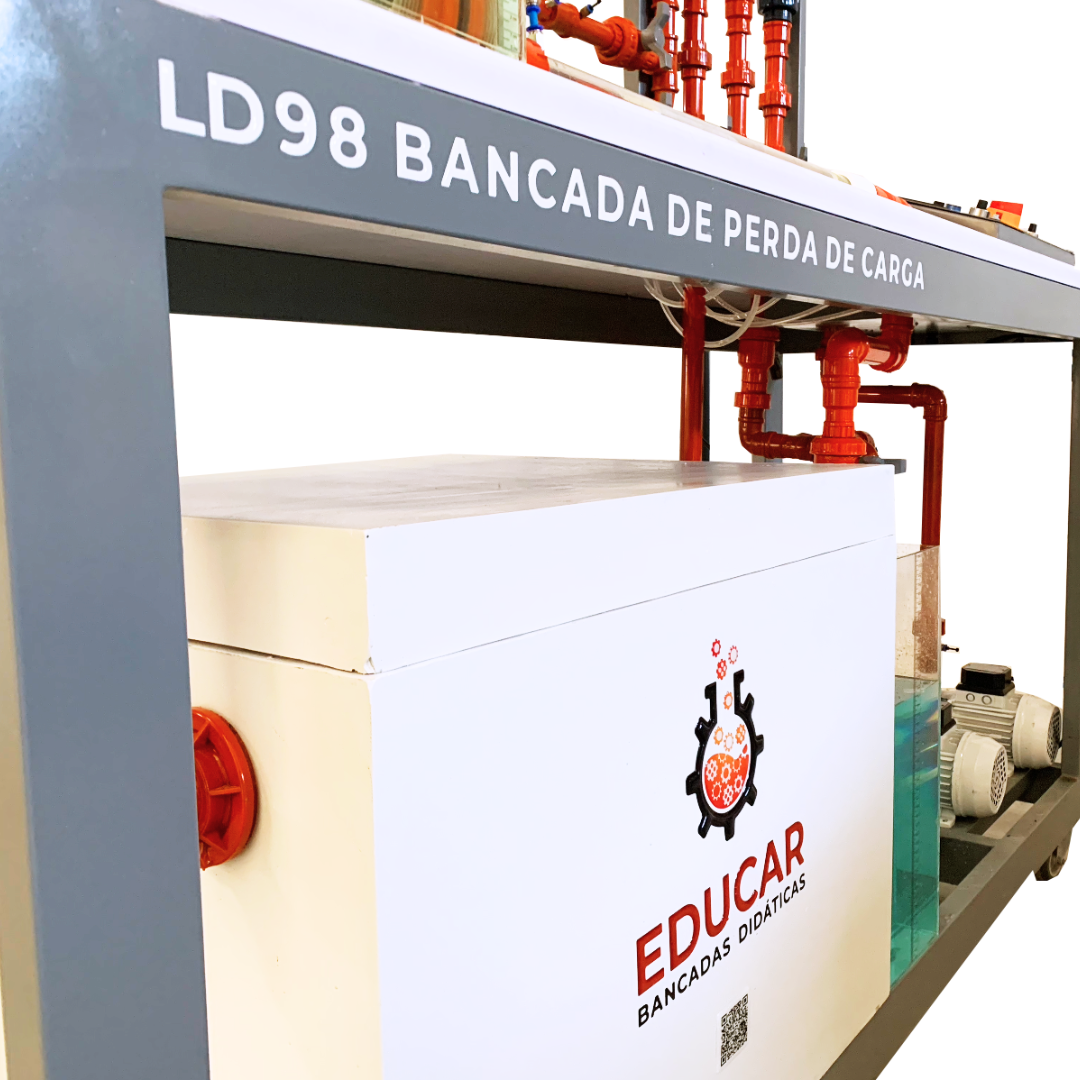

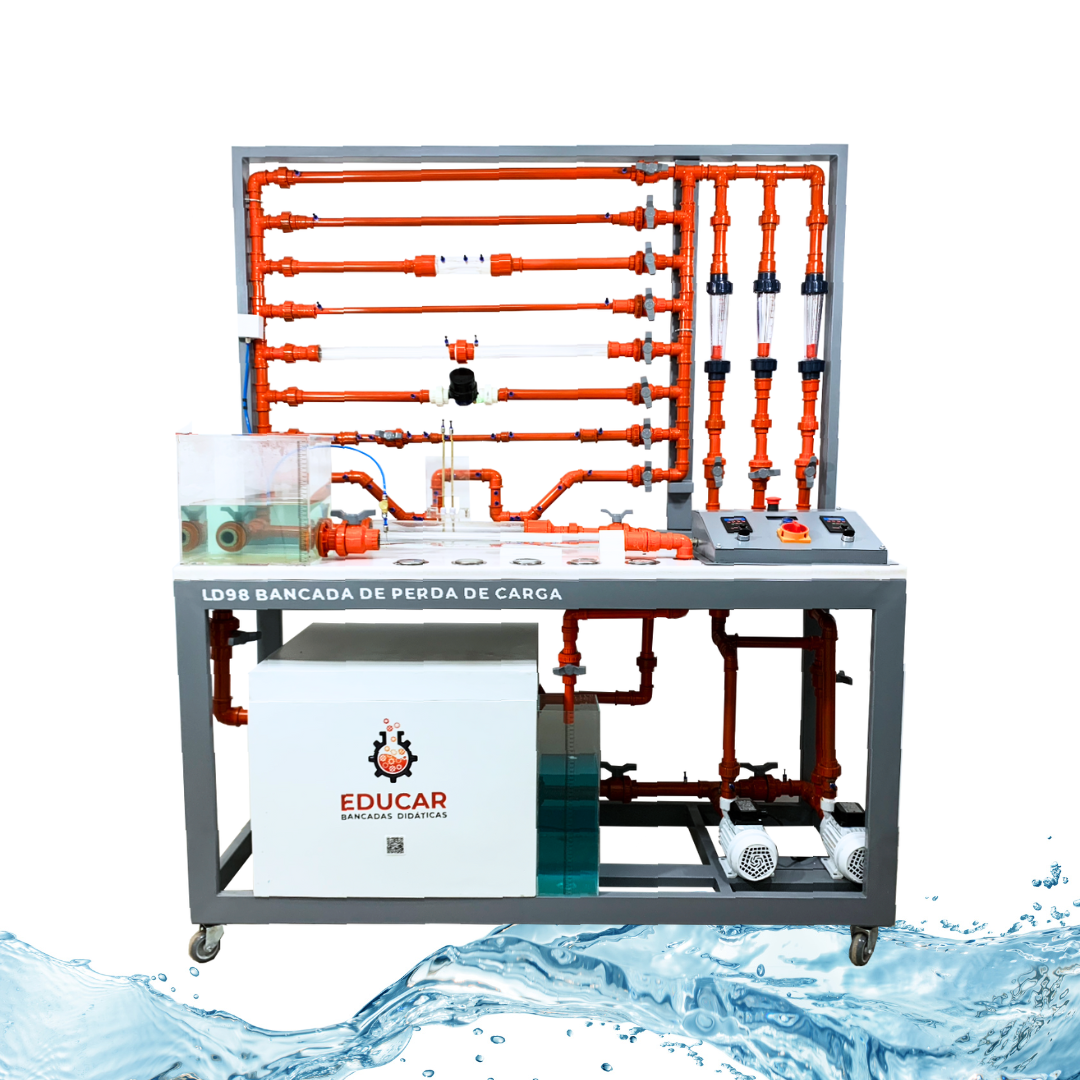

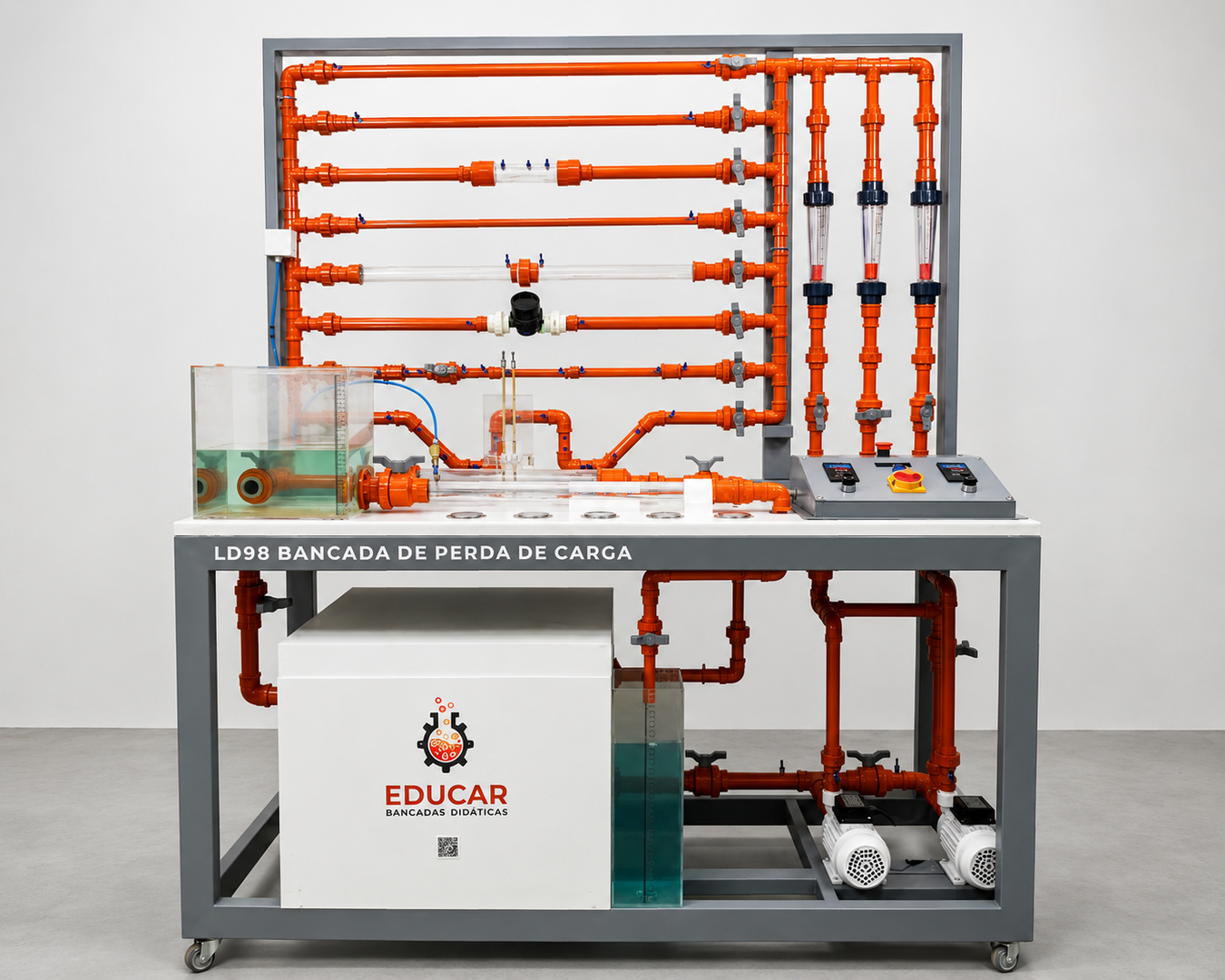

LD98 BANCADA DIDÁTICA DE PERDA DE CARGA

       A LD98 é um equipamento imprescindível para laboratórios de instituições de ensino que buscam excelência em ensino e pesquisa de mecânica de fluidos. Projetada para integrar teoria e prática, ela proporciona uma compreensão aprofundada de fenômenos hidráulicos e dinâmicos, capacitando alunos a desenvolver habilidades práticas para resolver problemas reais. Com componentes avançados e alta versatilidade, a LD98 é a escolha ideal para transformar o aprendizado em uma experiência única e prática.
Conheça mais sobre este equipamento e eleve o padrão do seu laboratório!

ÁREAS DE ENSINO E DISCIPLINAS CONTEMPLADAS

Engenharia Mecânica
Mecânica dos Fluidos, Hidrometria, Automação Industrial.
Engenharia Civil
Hidráulica, Infraestrutura Hidráulica.
Engenharia Química
Fenômenos de Transporte, Processos de Separação.
Engenharia de Produção
Automação Industrial, Mecânica dos Fluidos.
Engenharia Ambiental
Hidrologia, Dinâmica de Fluidos.
Engenharia de Controle e Automação
Controle de Sistemas, Automação Industrial.
Engenharia Naval
Hidráulica, Dinâmica de Fluidos.
Engenharia Elétrica
Automação Industrial.
Engenharia de Petróleo
Fenômenos de Transporte, Dinâmica de Fluidos.
Engenharia Agrícola
Hidráulica, Sistemas de Irrigação.

ALGUNS EXPERIMENTOS POSSÍVEIS

Hidrometria

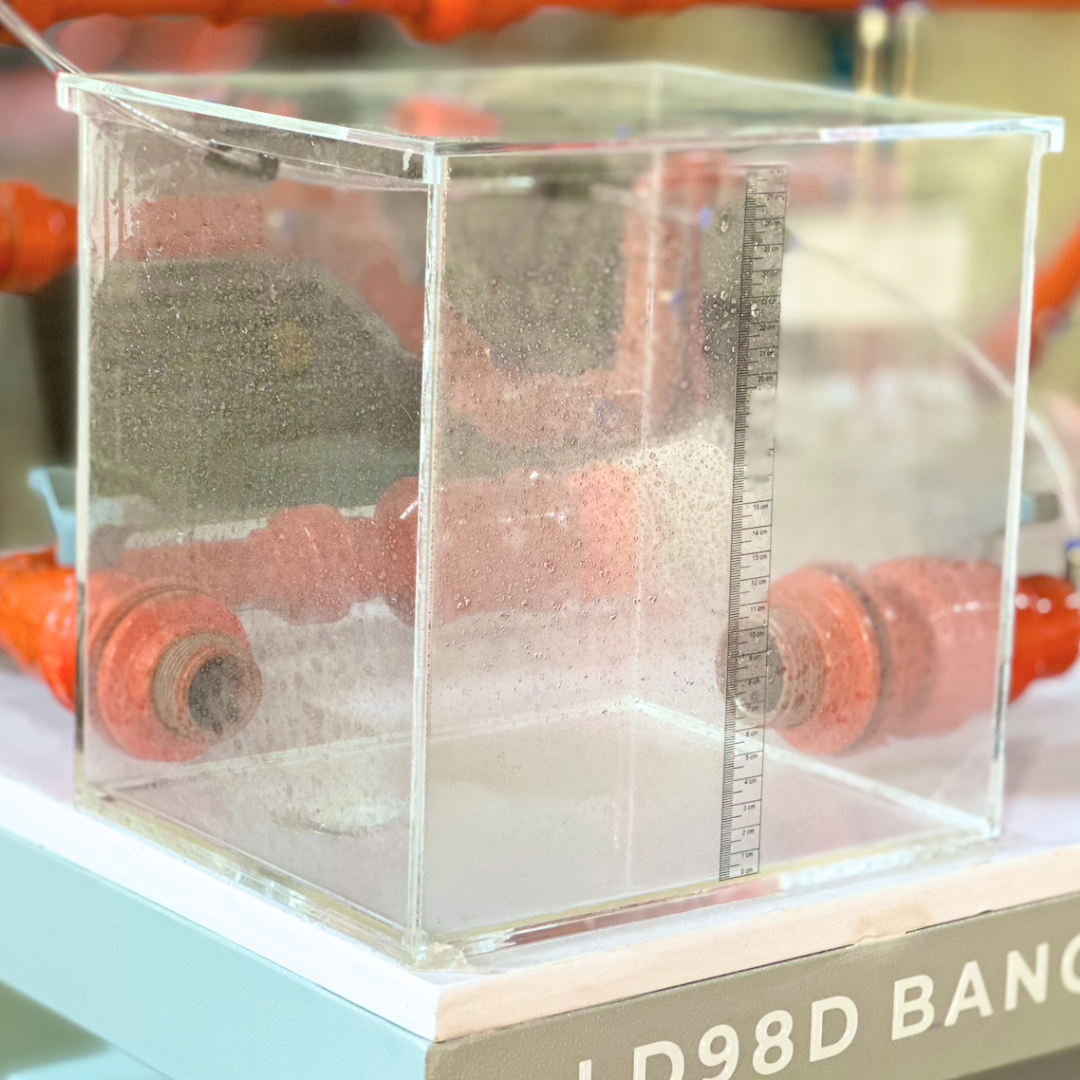

• Medição de vazões volumétricas com reservatórios.
• Medição de vazão com hidrômetros.
• Medição de vazão com placa de orifício.
• Medição de vazão com tubo de Pitot.

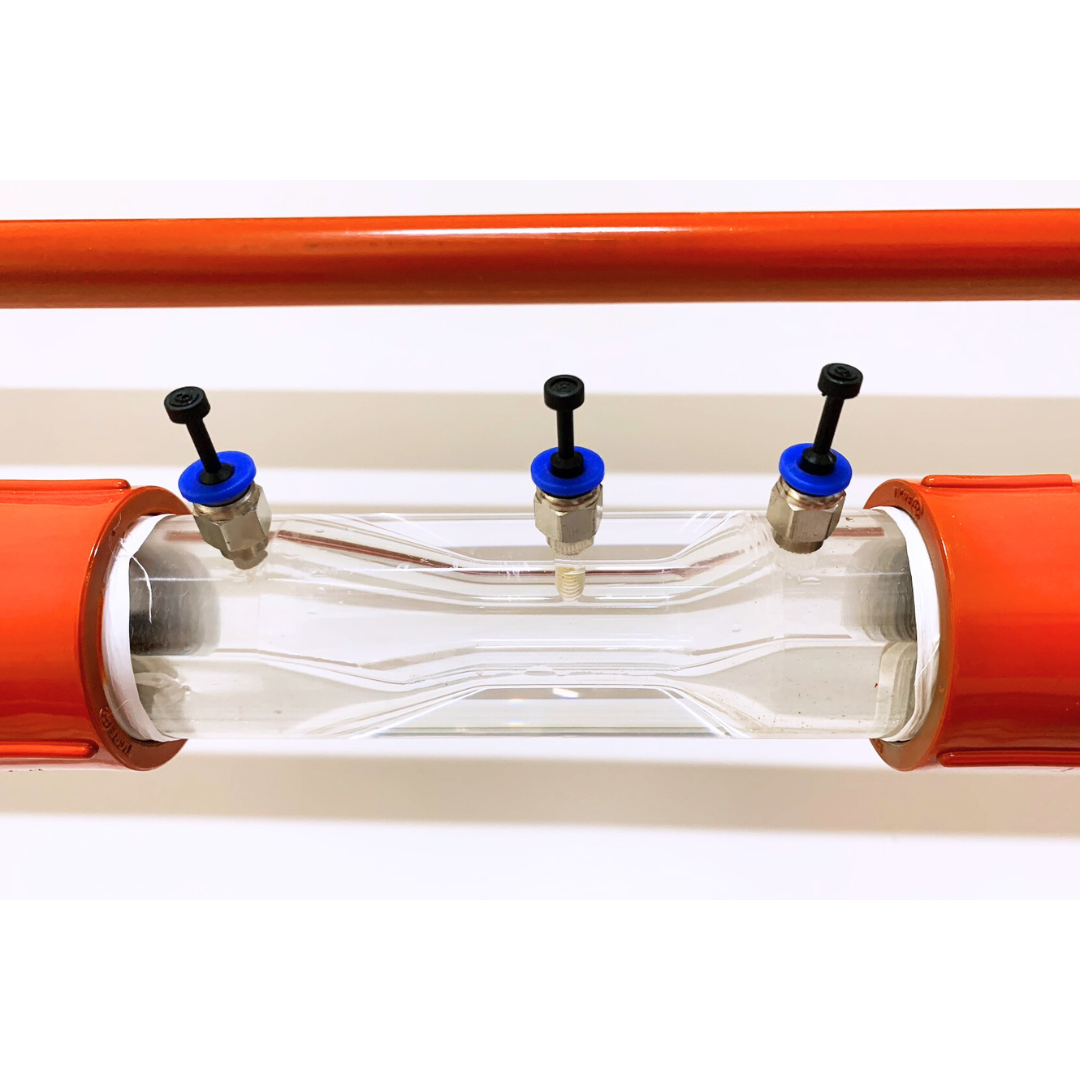

• Medição de vazão com tubo de Venturi.
• Estudo de vazões e níveis no regime permanente e transitório no interior de reservatórios.
• Obtenção do perfil de velocidades e da velocidade média utilizando o tubo de Pitot.
• Medição da pressão estática e da pressão dinâmica na pitometria.

Reynolds

• Geração de regimes de escoamentos.
• Cálculo do regime de escoamentos através do número de Reynolds.
• Visualização de fenômenos nos escoamentos laminares, transicionais e turbulentos.
• Perdas Localizadas e Distribuídas:
• Medição de perdas localizadas em conexões e acessórios.
• Medição de perdas por atrito em tubulações.
• Verificação experimental de equações presentes na bibliografia para quantificação de perdas.
• Compreensão prática da equação de Bernoulli.

Associação de Bombas

• Ensaios para obtenção da curva característica de bombas.
• Ensaios de família de curvas de bombas.
• Ensaios para obtenção da curva do sistema hidráulico.
• Análise do ponto de shut-off e ponto de operação de bombas.
• Estudos de associação de bombas em série e paralelo.
• Análise dos efeitos na vazão e na altura manométrica em função da associação de bombas.

Automação

• Testes de abertura e fechamento de válvulas.
• Leitura do diferencial de pressão em tubos.
• Medição de pressão no regime permanente e transitório.
• Estudos dos efeitos do fechamento de válvulas sobre a pressão em regimes transitórios.
• Leitura de vazões nos regimes permanente e transitório.
• Obtenção de gráficos relacionando pressão e vazão.
• Leitura do diferencial de pressão e velocidades temporais em ensaios pitométricos.

Simulações no Regime Permanente e Transitório

• Efeitos na pressão e vazão com a parada de uma bomba em série.
• Efeitos na pressão e vazão com a parada de uma bomba em paralelo.
• Efeitos gerados no escoamento por manobra rápida e lenta de válvulas.
• Efeitos gerados no escoamento por manobra lenta de válvulas.
